Шариковые мельницы широко используются для измельчения руды. По конструкции и способу установки футеровки шаровые мельницы подразделяются на мельницы с футеровкой типа «полное небо» и мельницы с футеровкой типа «прессованный блок». Как следует из названия, футеровка типа «полное небо» имеет отверстия для болтов на каждой плите, а на цилиндре мельницы в поперечном и продольном направлениях располагаются несколько рядов отверстий для болтов определенных размеров. Футеровка типа «прессованный блок» устанавливается с помощью болтов, которые вдавливаются в отверстия, и обычно на мельнице имеется только один ряд отверстий для болтов.
Переведено с помощью DeepL.com (бесплатная версия)

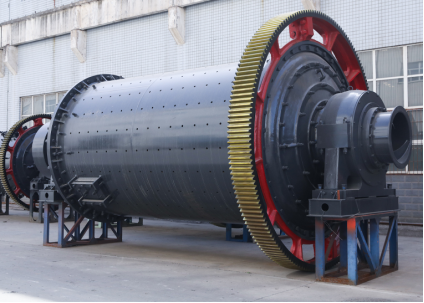

Рис. 1. Мельница с полным небом, отверстия для винтов похожи на звезды на небе.

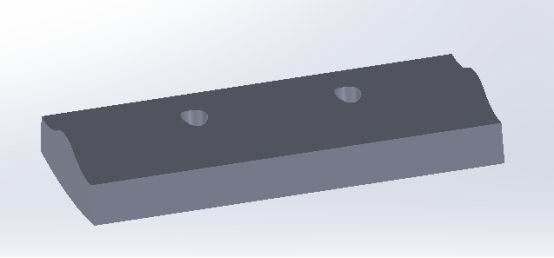

Рис. 2. Футеровка мельницы Man Tian Xing, каждая футеровка имеет отверстия для винтов.

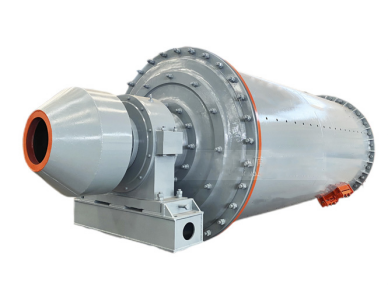

Рис. 3. Прессовая мельница, только один ряд резьбовых отверстий
Рис. 4. Прессованные футеровочные плиты без резьбовых отверстий, соединенные между собой
Прессованные футеровочные плиты не имеют отверстий для болтов, поэтому их конструкция не подвергается повреждениям от отверстий, они более износостойкие, а также имеют большую площадь контакта, что повышает эффективность измельчения. После износа футеровочные плиты плотно прилегают друг к другу, образуя прочное цельное целое, что обеспечивает более тщательное измельчение и повышает коэффициент использования футеровочных плит. Отсутствие отверстий для болтов ускоряет монтаж, но требует определенных навыков установки. Ниже приводится подробное описание технологии установки прессованных футеровочных плит для мельниц.
1.Подготовительные работы
Как показано на рисунке, заранее подготовьте стержень, который будет использоваться для прижима подкладки.

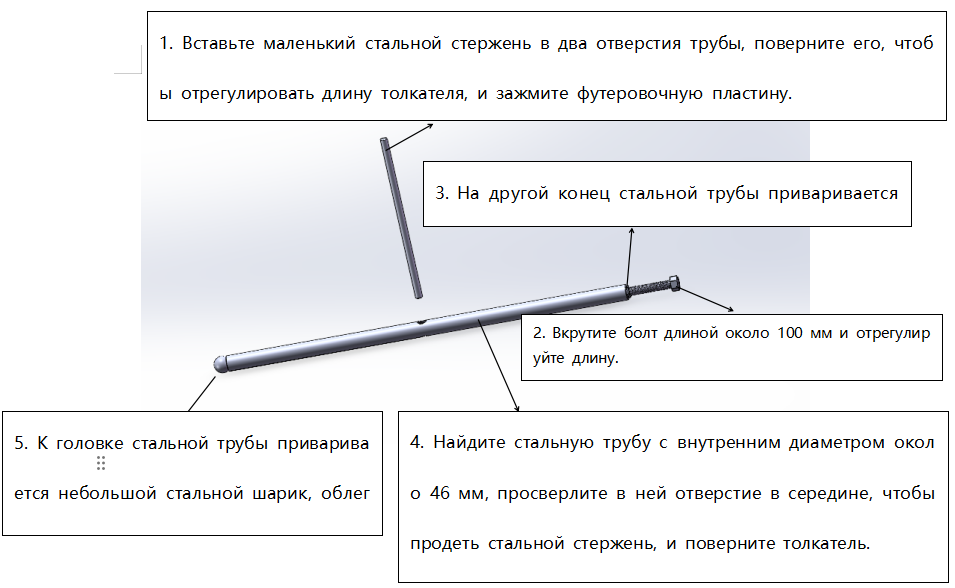

Рис. 5. Изготовление толкателя
Общая длина толкателя определяется в зависимости от диаметра мельницы. Например, для мельницы Ø1600 длина толкателя при затянутых болтах в головной части должна составлять:
L=1600-2*толщина футеровки в месте затяжки (например, 60)-допуск на регулировку 30 мм=1450 мм.

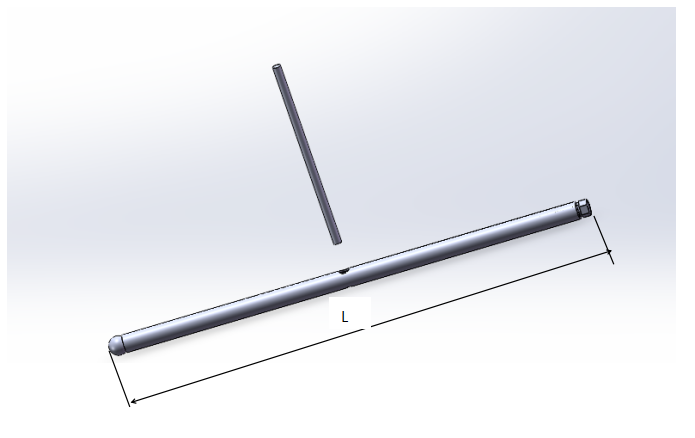

Рис. 6. Общая длина толкателя L
1.Конструкция после установки одного ряда прессованных подкладок

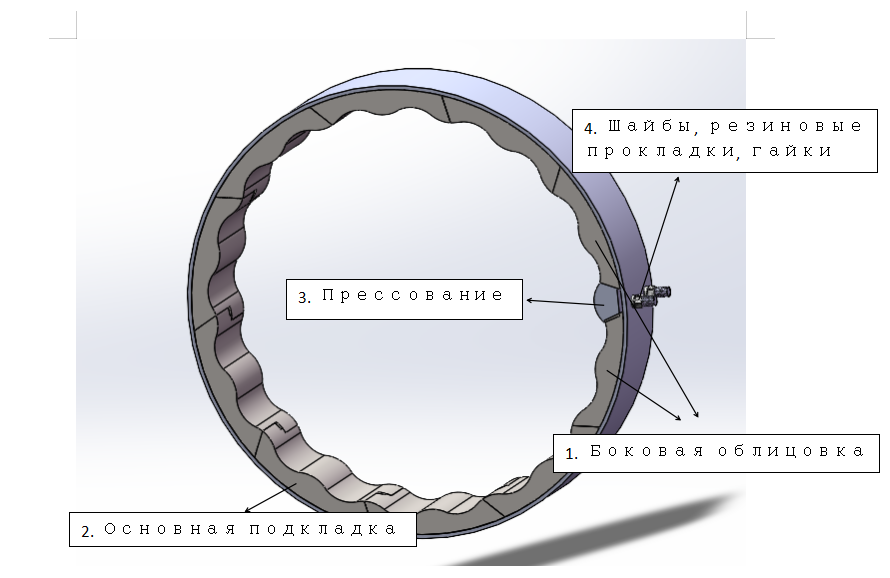

Рис. 7. Конструкция крепления футеровки прессовальной мельницы
Основная футеровка имеет зубчатый профиль с обеих сторон, а боковая футеровка имеет зубчатый профиль с одной стороны и ровную кромку с другой стороны, которая прижимается прижимным блоком. Если футеровка мельницы разделена на 10 частей, то будет 8 основных футеровок, 2 боковые футеровки и 1 прижимной блок.

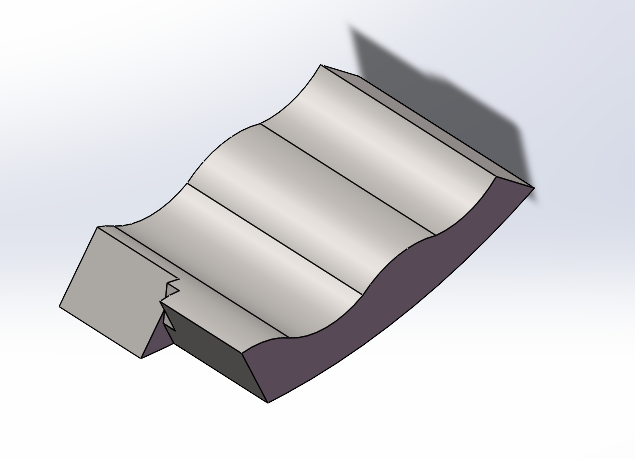

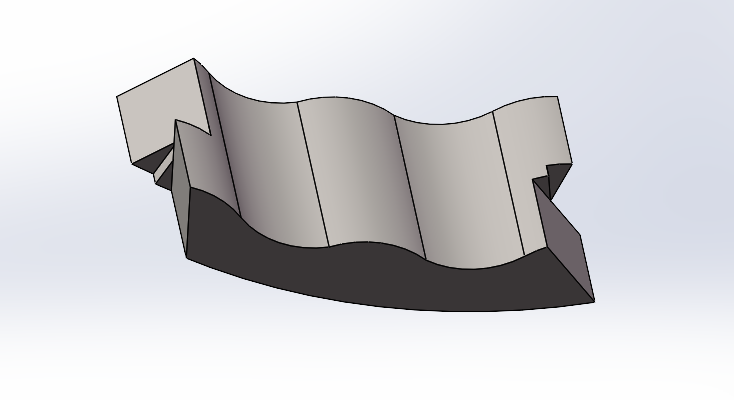

Рис. 8. Основная подкладка

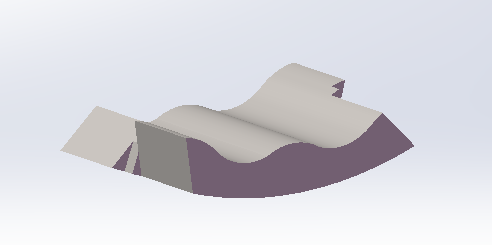

Рис. 9. Боковая облицовка

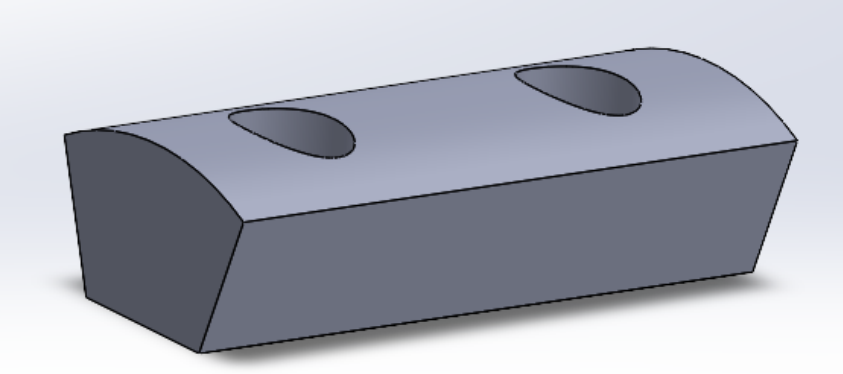

Рис. 10. Прессованный блок
2.0Установка

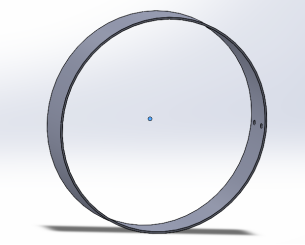

1) Как показано на рисунке 11, с помощью ручного диска редуктора мельницы переместите резьбовой диск барабана мельницы в горизонтальное положение, как показано на рисунке.
Рисунок 11

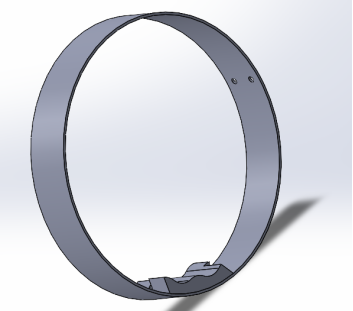

2) Как показано на рисунке 12, разместите первый основной подкладной лист, а затем по обе стороны от него последовательно разместите четыре основных подкладных листа и один боковой подкладной лист.
Рис. 12. Сначала поместите основную подкладку.

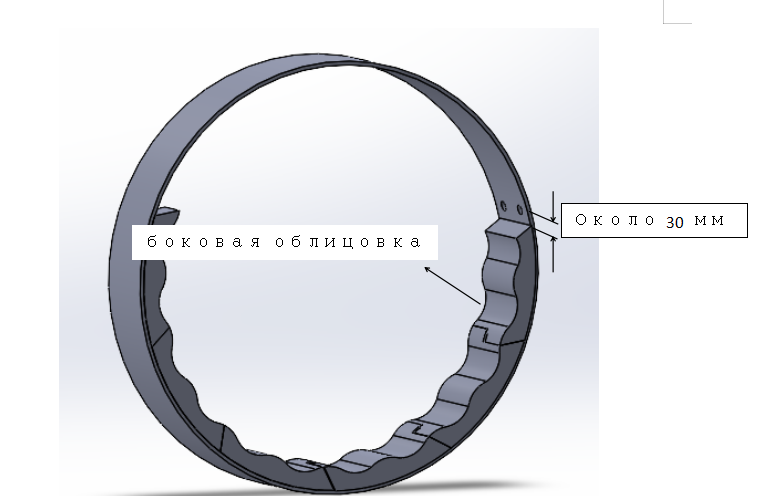

Рис. 13. С помощью молотка отрегулируйте расстояние между осевой линией резьбового отверстия и нижней кромкой боковой облицовочной пластины, которое обычно составляет около 30 мм. Последовательно постучите молотком по каждой облицовочной пластине, чтобы они плотно прилегали друг к другу.

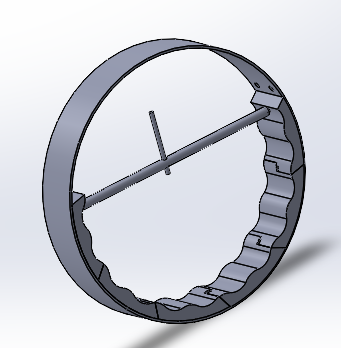

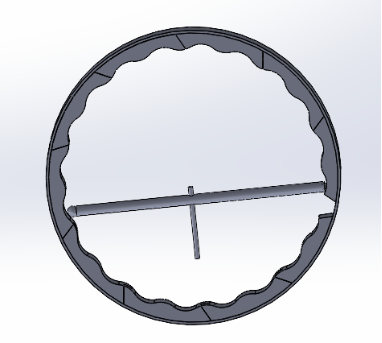

3) Подпереть верхние две подкладки в нижней части с помощью толкателя, затянуть толкатель с помощью толкательной штанги, чтобы толкатель прочно удерживал эти две подкладки.
Рисунок 14

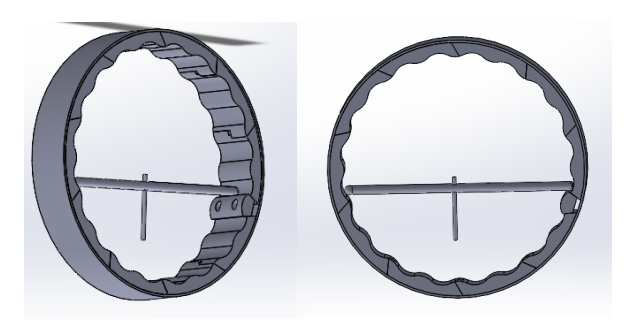

4) Ручное шлифование диска, чтобы установленная футеровка вращалась до верхней части барабана.

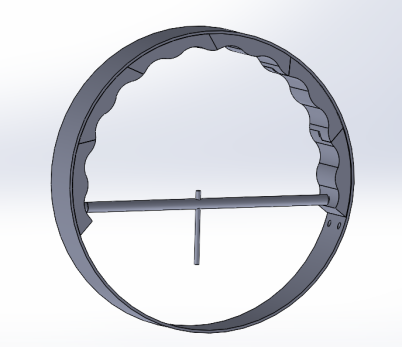

5) Затем поочередно установите 3 основные подкладки и одну боковую подкладку.
6) Выберите подходящую ширину прессовального блока (прессовальные блоки должны быть разных ширин), затяните болты, после чего между нижней поверхностью прессовального блока и поверхностью цилиндра останется зазор около 10 мм, который будет уменьшаться по мере работы мельницы.
7) После затягивания болтов ослабьте и снимите толкатель. Поочередно ударяйте молотком по каждой накладке и снова затяните болты прижимного блока.

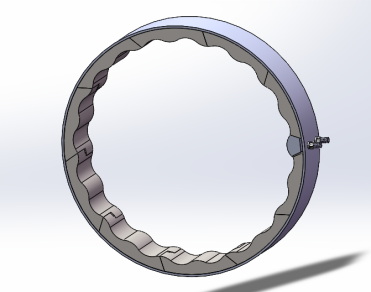

8) На этом установка одного ряда прессованных футеровочных плит завершена.
9) Все остальные футеровочные плиты устанавливаются по той же схеме.
10) После того, как мельница проработала в течение часа с шариками и материалом, остановите ее и снова затяните болты футеровки.
При наличии опыта установка футеровки мельницы с прессованными блоками обычно происходит быстрее, чем установка футеровки типа «полное небо», так как требуется затянуть только один ряд болтов.
При правильной установке монтаж футеровки прессованного типа обычно выполняется быстрее, чем монтаж футеровки типа «звездочка», поскольку требуется затянуть только один ряд болтов.
Во время установки подкладных пластин монтажники должны надевать средства индивидуальной защиты, защитные каски, защитную обувь и использовать освещение с напряжением ниже 36 В.
